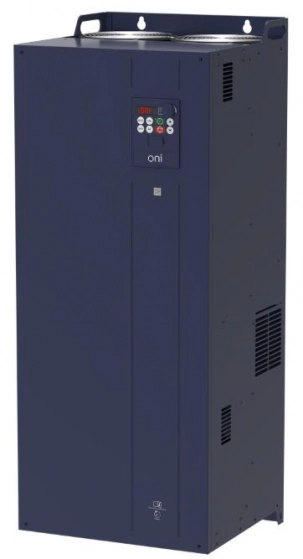

Преобразователь частоты ONI FC-431 предназначен для управления электроприводом в составе систем управления технологическими процессами средней и высокой сложности, не требующих высокой точности регулирования. Встроенные функции позволяют эффективно управлять электроприводом без использования внешних устройство АСУТП, а встроенный интерфейс RS-485 с протоколом Modbus-RTU, а также возможность установки плат расширения с протоколами Profibus, Ethercat и CANopen позволяет интегрировать данный ПЧ в системы автоматизации зданий любой сложности и разветвлённости.
Преимущества
- Возможность подключения дополнительных плат расширения.
- Возможность установки выходной частоты 3200 Герц.
- Возможность изготовления ПЧ со встроенным тормозным модулем или дросселем ЦПТ вне стандартных границ мощности.
- Возможность функционирования массива преобразователей частоты от цепи постоянного тока.
- 5 виртуальных входов; 5 виртуальных выходов.
- Модуль управления логикой торможения.
- Встроенный тормозной модуль в ПЧ ≤ 22 кВт.
- Внешний тормозной модуль в ПЧ ≥ 30 кВт.
- Встроенный дроссель ЦПТ в ПЧ ≥ 185 кВт.
- Встроенный в корпус пульт управления и клавиатура.
Расшифровка условного обозначения артикула преобразователя:
FC-431-Х1-Х2GХ3PX4X5
FC-431 – модель преобразователя.
Х1 – номинальное напряжение:
– 33 – трехфазное 380 В AC.
Х2 – мощность при тяжелом режиме работы (G), кВт (согласно таблице 1).
X3 – мощность при нормальном режиме работы (P), кВт (согласно табли-
це 1) – позиция может отсутствовать.
Х4 – тормозной модуль:
– Т – модуль встроен;
– нет – модуль отсутствует.
X5 – дроссель постоянного тока:
– R – дроссель DC встроен;
– нет – дроссель DC отсутствует

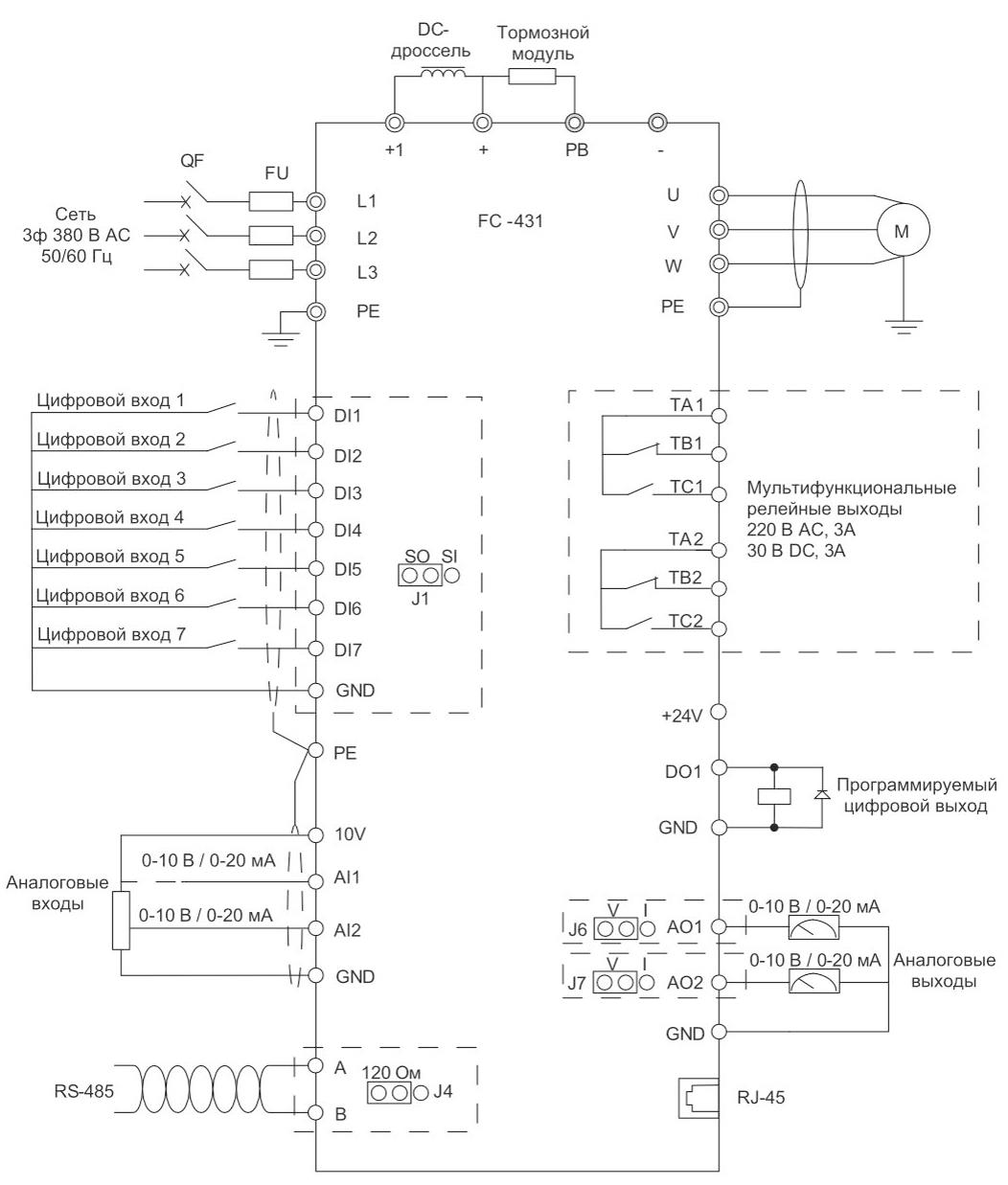

Схема подключения ПЧ
Таблица выбора ПЧ
|
Артикул |
Наименование |
|
FC-431-33-040G055PT |
ПЧ FC-431 380В 4-5,5кВт 10-13А встр. торм ONI |
|
FC-431-33-055G075PT |
ПЧ FC-431 380В 5,5-7,5кВт 13-17А встр. торм ONI |
|
FC-431-33-075G11PT |
ПЧ FC-431 380В 7,5-11кВт 17-25А встр. торм ONI |
|
FC-431-33-110G132P |
ПЧ FC-431 380В 110-132кВт 210-250А ONI |
|
FC-431-33-110G132PR |
ПЧ FC-431 380В 110-132кВт 210-250А встр. DC дроссель ONI |
|
FC-431-33-110G132PT |
ПЧ FC-431 380В 110-132кВт 210-250А встр. торм. ONI |
|
FC-431-33-11G15PT |
ПЧ FC-431 380В 11-15кВт 25-32А встр. торм ONI |
|
FC-431-33-132G160P |
ПЧ FC-431 380В 132-160кВт 250-300А ONI |
|
FC-431-33-132G160PR |
ПЧ FC-431 380В 132-160кВт 250-300А встр. DC дроссель ONI |
|
FC-431-33-15G18PT |
ПЧ FC-431 380В 15-18,5кВт 32-38А встр. торм ONI |
|
FC-431-33-160G185P |
ПЧ FC-431 380В 160-185кВт 300-340А ONI |
|
FC-431-33-160G185PR |
ПЧ FC-431 380В 160-185кВт 300-340А встр. DC дроссель ONI |
|
FC-431-33-185G200PR |
ПЧ FC-431 380В 185-200кВт 340-380А встр. DC дроссель ONI |
|
FC-431-33-18G22PT |
ПЧ FC-431 380В 18,5-22кВт 38-45А встр. торм ONI |
|
FC-431-33-200G220PR |
ПЧ FC-431 380В 200-220кВт 380-415А встр. DC дроссель ONI |
|
FC-431-33-220G250PR |
ПЧ FC-431 380В 220-250кВт 415-470А встр. DC дроссель ONI |
|
FC-431-33-22G30PT |
ПЧ FC-431 380В 22-30кВт 45-60А встр. торм ONI |
|
FC-431-33-250G280PR |
ПЧ FC-431 380В 250-280кВт 470-520А встр. DC дроссель ONI |
|
FC-431-33-280G315PR |
ПЧ FC-431 380В 280-315кВт 520-600А встр. DC дроссель ONI |
|
FC-431-33-30G37P |
ПЧ FC-431 380В 30-37кВт 60-75А ONI |
|
FC-431-33-30G37PT |
ПЧ FC-431 380В 30-37кВт 60-75А встр. торм ONI |
|
FC-431-33-315G350PR |
ПЧ FC-431 380В 315-350кВт 600-650А встр. DC дроссель ONI |
|
FC-431-33-350G400PR |
ПЧ FC-431 380В 350-400кВт 650-720А встр. DC дроссель ONI |
|
FC-431-33-37G45P |
ПЧ FC-431 380В 37-45кВт 75-90А ONI |
|
FC-431-33-37G45PT |
ПЧ FC-431 380В 37-45кВт 75-90А встр. торм ONI |
|
FC-431-33-400G450PR |
ПЧ FC-431 380В 400-450кВт 720-810А встр. DC дроссель ONI |
|
FC-431-33-45G55P |
ПЧ FC-431 380В 45-55кВт 90-110А ONI |
|
FC-431-33-45G55PT |
ПЧ FC-431 380В 45-55кВт 90-110А встр. торм. ONI |
|
FC-431-33-500GR |
ПЧ FC-431 380В 500кВт 940А встр. DC дроссель ONI |
|
FC-431-33-55G75P |
ПЧ FC-431 380В 55-75кВт 110-150А ONI |
|
FC-431-33-55G75PR |
ПЧ FC-431 380В 55-75кВт 110-150А встр. DC дроссель ONI |
|
FC-431-33-55G75PT |
ПЧ FC-431 380В 55-75кВт 110-150А встр. торм. ONI |
|
FC-431-33-630GR |
ПЧ FC-431 380В 630кВт 1200А встр. DC дроссель ONI |
|
FC-431-33-75G90P |
ПЧ FC-431 380В 75-90кВт 150-176А ONI |
|
FC-431-33-75G90PR |
ПЧ FC-431 380В 75-90кВт 150-176А встр. DC дроссель ONI |
|
FC-431-33-75G90PT |
ПЧ FC-431 380В 75-90кВт 150-176А встр. торм. ONI |
|
FC-431-33-800GR |
ПЧ FC-431 380В 800кВт 1440А встр. DC дроссель ONI |
|
FC-431-33-90G110P |
ПЧ FC-431 380В 90-110кВт 176-210А ONI |
|
FC-431-33-90G110PR |
ПЧ FC-431 380В 90-110кВт 176-210А встр. DC дроссель ONI |
|
FC-431-33-90G110PT |
ПЧ FC-431 380В 90-110кВт 176-210А встр. торм. ONI |
|
EC-FC-431-CAN |
Плата расширения CanOpen для FC-431 ONI |
|
EC-FC-431-DCP-EXT |
Пульт управления DCP и монтаж. комплект для FC-431 ONI |
|
EC-FC-431-ETHERCAT |
Плата расширения EtherCat для FC-431 ONI |
|
EC-FC-431-ETHERNET |
Плата расширения EtherNet для FC-431 ONI |
|
EC-FC-431-IO |
Плата расширения входов/выходов для FC-431 ONI |
|
EC-FC-431-LCD-EXT |
Пульт управления LCD и монтаж. комплект для FC-431 ONI |
|
EC-FC-431-PROFIBUS |
Плата расширения ProfiBus для FC-431 ONI |
|
EC-FC-431-PROFINET |
Плата расширения ProfiNet для FC-431 ONI |
|
EC-FC-431-RO |
Плата расширения релейных выходов для FC-431 ONI |
|
EC-FC-431-TCP |
Плата расширения Modbus TCP/IP для FC-431 ONI |
|
EC-FC-431-WFI |
Плата WiFi и Bluetooth для FC-431 ONI |
