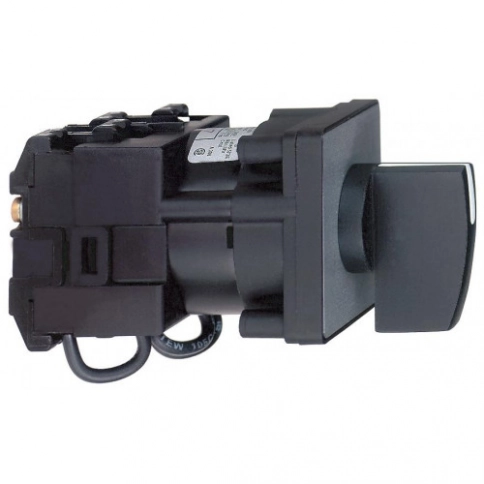

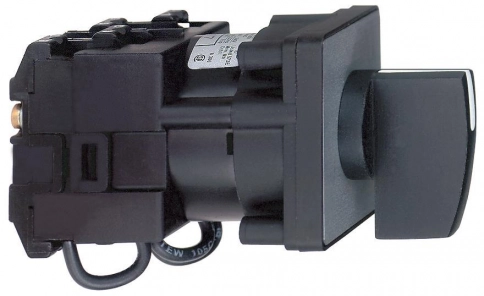

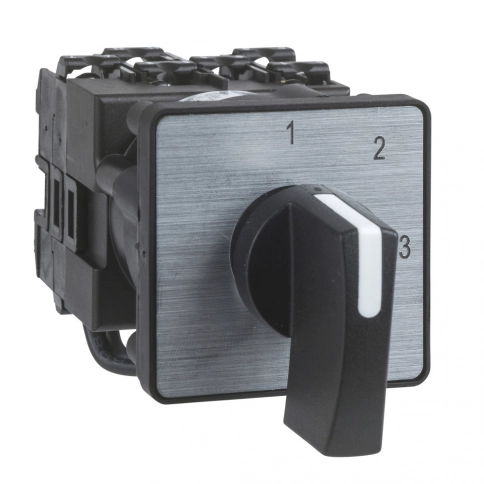

K1H014NLH Кулачковый переключатель 12А 4 позиции

• Производитель

  Systeme Electric
• Серия

  Устаревшее оборудование Индастри
• Длина (мм)

  165
• Ширина (мм)

  65
• Высота (мм)

  65
• Бренд

  Schneider Electric
• Серия

  Harmony K
• Вес

  0.195 кг

• Степень защиты ip

  IP40 в соответствии с IEC 529 IP40 в соответствии с NF C 20-010

• Модель/исполнение

  Многоступенчатый переключатель
• Количество полюсов

  2
• Номин. коммутируем. мощность при AC-3, 400 В

  1.5
• Номин. раб. ток Ie при AC-3, 400 В

  3.3
• Тип подключения силовой электрич. цепи

  Винтовое соединение
• Номин. продолжительный ток Iu

  12
• Степень защиты (IP), передняя сторона

  IP40
• Тип элемента управления

  Рукоятка поворот. удлинённая (широкий хват)
• С нейтральным 0-положением (ОТКЛ)

  Да
• С возвратом в нейтральное положение ("0")

  Да
• Подходит для монтажа на передней стенке, 4 отверстия

  Нет
• Подходит для установки в распределит. щит

  Да
• Подходит для промежуточного монтажа

  Нет
• Комплектное устройство в корпусе

  Нет
• Подходит для напольного монтажа

  Да

• Гарантия

  Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Информация о ремонтопригодности

  Подлежит замене

• Электрическая износостойкость

  1000000 циклы AC-15 1000000 циклы AC-21 500000 циклы AC-23 500000 циклы AC-3
• [ui] номинальное напряжение изоляции

  690 В (степень загрязнения 3) в соответствии с МЭК 60947-1
• Код совместимости

  K1H
• Механическая износостойкость

  1000000 циклы
• Электрическое соединение

  зажимы с невыпадающ. винтами Гибкий, зажимная способность: 2 x 1,5 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 2,5 мм²
• Номинальная рабочая мощность, вт

  10500 Вт AC-21, 500...660 V 3 фазы в соответствии с МЭК 947-3 2200 Вт AC-23A, 690 V 3 фазы в соответствии с МЭК 947-3 4800 Вт AC-21, 230 В 3 фазы в соответствии с МЭК 947-3 600 Вт
• [ithe] условный тепловой ток в закрытом корпусе

  10 А
• Общая ширина cad

  45 мм
• Общая высота cad

  107 мм 45 мм
• Прямое размыкание

  с
• Работа контактов

  медленное размыкание
• Угол переключения

  45 °
• [iе] номинальный переменный рабочий ток

  1.8 А в 690 V AC-3 3 фазы в соответствии с МЭК 947-3 2 А в 400 V AC-15 в соответствии с IEC 947-5-1 3 А в 230 В AC-15 в соответствии с IEC 947-5-1 2.8 А в 500 V AC-3 3 фазы в соотв, 1.8 А в 690 V AC-3 3 фазы в соответствии с МЭК 947-3 2 А в 400 V AC-15 в соответствии с IEC 947-5-1 3 А в 230 В AC-15 в соответствии с IEC 947-5-1 2.8 А в 500 V AC-3 3 фазы в соотв
• Ток короткого замыкания

  10000 А
• [up] номинальное импульсное выдерживаемое напряжение

  4 кВ в функции разъединения 6 кВ в соответствии с IEC 947-1
• Maximum operating rate

  2.5 цикл/м AC-21 2.5 цикл/м AC-23 2.5 цикл/м AC-3 8.333 цикл/м AC-15
• Количество ступеней регулировки

  4

• Стандарты

  EN 60947-3 для силовая цепь EN 60947-5-1 для цепь управления МЭК 60947-3 для силовая цепь IEC 60947-5-1 для цепь управления CENELEC EN 50013
• Температура окружающей среды при хранении

  -40-70 °C
• Сертификация

  CSA 240 В 3 лс 3 фазы 2 -полюсы UL 240 В 0.33 лс 1 фаза 2 -полюсы CSA 240 В 1 лс 1 фаза UL 240 В 1 лс 3 фазы
• Рабочая температура окружающей среды

  -25-55 °C
• Категория перенапряжения

  Класс II в соответствии с IEC 536 Класс II в соответствии с NF C 20-030
• Виброустойчивость

  5 gn (f = 10-150 Гц) в соответствии с IEC 68-2-6
• Ударопрочность

  30 gn в соответствии с IEC 68-2-27
• Защитное исполнение

  TC

• Тип продукта

  комплект кулачкового переключателя
• Режим фиксации

  с несколькими способами крепления
• Описание полюсов

  2P
• Место монтажа

  передний
• Наименование компонента

  K1
• [ith] условный тепловой ток на открытом воздухе

  12 А
• Блокировка поворотной рукоятки навесным замком

  без
• Тип рукоятки

  черный ручка, длина = 35 мм
• Тип головки кулачкового выключателя

  с передней панелью 45 x 45 mm
• Представление условных обозначений

  с металлик экспликация, 1 - 2 - 3 - 4 черный маркировка
• Функция кулачкового переключателя

  шаговый переключатель
• Обратный

  без
• Положение откл.

  без положения "откл."
• Коммутационные положения

  вправо: 0° - 45° - 90° - 135°
