Systeme electric

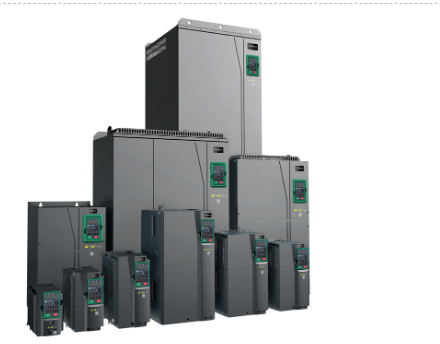

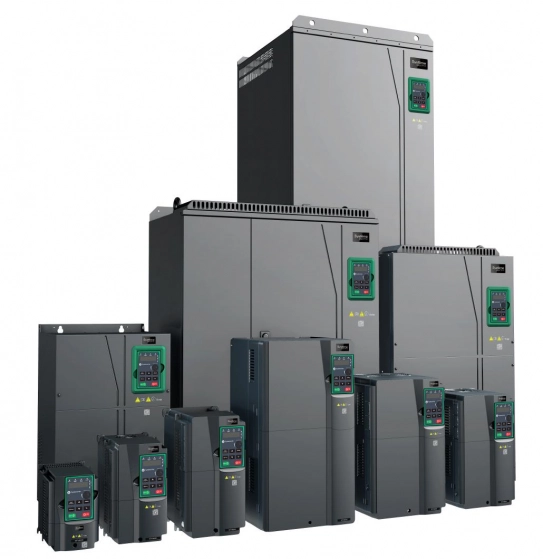

Преобразователи Частоты SystemeVar 900 Hoist для кранов серии STV900H
Поддерживается работа как с асинхронными, так и с синхронными двигателями
Высокая перегрузочная способность (до 200%)
Встроенный протокол связи: Modbus RTU (опционально – Profibus-DP, Modbus TCP, ProfiNet, CANopen)
 |
Преобразователь Частоты серии STV900H нового поколения разработан для кранов с использованием передовых технологий управления. Этот ПЧ обеспечивает превосходные характеристики крутящего момента за счет интеграции различных специальных функций, включая управление тормозом, быструю остановку, управление master/slave, переключение между тремя наборами параметров двигателя, предварительное намагничивание, ускорение при малой нагрузке, защиту от раскачивания и уменьшение раскачивания для тележки и при длинном ходе, поворот башенного крана без завихрения, обратное торможение, обнаружение троса и ограничение хода, чтобы обеспечить безопасность, надежность и высокую эффективность оборудования. ПЧ можно широко использовать для приведения в действие механизмов, которые участвуют в таких операциях подъемного оборудования, как подъем, наклон, изменение вылета стрелы, поперечное перемещение, длинное перемещение, поворот и захват. |
Продвинутая функциональность
|
Возможность использования: • Дополнительных плат расширения • Дополнительных тормозных модулей • Дополнительных входных/выходных фильтров • Встроенной функции безопасности STO (Safe Torque Off) |
• Возможность расширения функциональности для удовлетворения самым жестким требованиям к приводной системе |
Для удовлетворения разнообразных требований клиентов, ПЧ предлагает множество плат расширения, включая плату процесса, ориентированную на подъем, плату PG, плату связи и плату ввода-вывода для выполнения различных функций по мере необходимости. Каждый преобразователь частоты (ПЧ) может быть установлен максимум с тремя платами расширения.
Универсальность
 |
Готов к работе с: • Моментными двигателями • Двигателями главного движения • Шпиндельными двигателями • Асинхронными серводвигателями • Синхронными серводвигателями • Асинхронными двигателями |
• Унификация – один тип преобразователей для любых задач |

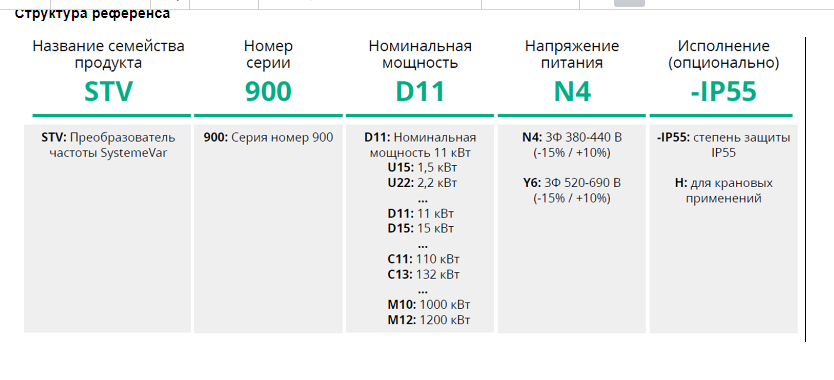

Структура референса
Номинальные характеристики изделия
Таблица 1 Три фазы, 380 (-15%)-440 (+10%) В пер. тока
|
Модель ПЧ |
Выходная мощность (кВт) |
Входной ток (A) |
Выходной ток (A) |
|
STV900U15N4H |
1.5 |
5.0 |
3.7 |
|
STV900U22N4H |
2.2 |
5.8 |
5 |
|
STV900U40N4H |
4 |
13.5 |
9.5 |
|
STV900U55N4H |
5.5 |
19.5 |
14 |
|
STV900U75N4H |
7.5 |
25 |
18.5 |
|
STV900D11N4H |
11 |
32 |
25 |
|
STV900D15N4H |
15 |
40 |
32 |
|
STV900D18N4H |
18.5 |
41 |
38 |
|
STV900D22N4H |
22 |
48 |
45 |
|
STV900D30N4H |
30 |
58 |
60 |
|
STV900D37N4H |
37 |
72 |
75 |
|
STV900D45N4H |
45 |
88 |
92 |
|
STV900D55N4H |
55 |
106 |
115 |
|
STV900D75N4H |
75 |
139 |
150 |
|
STV900D90N4H |
90 |
168 |
180 |
|
STV900C11N4H |
110 |
201 |
215 |
|
STV900C13N4H |
132 |
265 |
260 |
|
STV900C16N4H |
160 |
310 |
305 |
|
STV900C18N4H |
185 |
345 |
340 |
|
STV900C20N4H |
200 |
385 |
380 |
|
STV900C22N4H |
220 |
430 |
425 |
|
STV900C25N4H |
250 |
485 |
480 |
|
STV900C28N4H |
280 |
545 |
530 |
|
STV900C31N4H |
315 |
610 |
600 |
|
STV900C35N4H |
355 |
625 |
650 |
|
STV900C40N4H |
400 |
715 |
720 |
|
STV900C45N4H |
450 |
840 |
820 |
|
STV900C50N4H |
500 |
890 |
860 |
