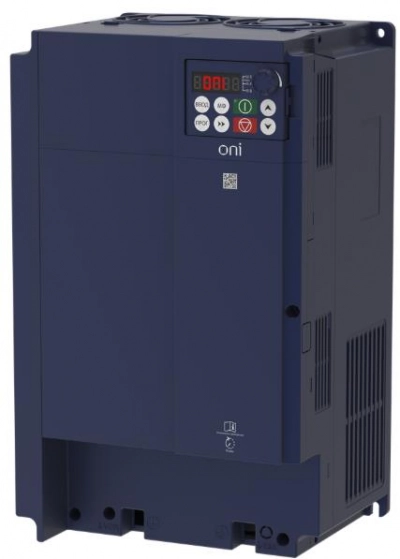

Преобразователь частоты ONI FC-430 является общепромышленным ПЧ с расширенным функционалом для решения задач управления асинхронным и синхронным электроприводом любой сложности. Предназначен для управления электроприводом в составе систем управления технологическими процессами средней и высокой сложности, в том числе требующих высокой точности регулирования. Встроенные функции позволяют эффективно управлять электроприводом без использования внешних устройство АСУТП, а встроенный интерфейс RS-485 с протоколом Modbus-RTU позволяет интегрировать данный ПЧ в системы автоматизации зданий любой сложности и разветвлённости.
Преимущества
- Опциональная плата подключения различных типов энкодеров.
- Встроенный ЭМС-фильтр в ПЧ ≥4 кВт.
- Опциональная плата для работы с синхронными двигателями.
- Возможность объединения двух ПЧ для параллельной работы.
- 5 виртуальных входов; 5 виртуальных выходов.
- Модуль управления логикой торможения.
- Встроенный тормозной модуль в ПЧ ≤ 22 кВт.
- Внешний тормозной модуль в ПЧ ≥ 30 кВт.
- Возможность использования дросселя ЦПТ в ПЧ ≥ 30 кВт.
- Возможность отключения и подключения пульта управления на «горячую».
Расшифровка условного обозначения артикула преобразователя:
FC-430-Х1-Х2GХ3PX4
FC-430 – модель преобразователя.
Х1 – номинальное напряжение:
– 33 – трехфазное 380 В AC.
Х2 – мощность при тяжелом режиме работы (G), кВт.
X3 – мощность при нормальном режиме работы (P), кВт – позиция может отсутствовать.
Х4 – тормозной модуль:
– Т – модуль встроен;
– нет – модуль отсутствует

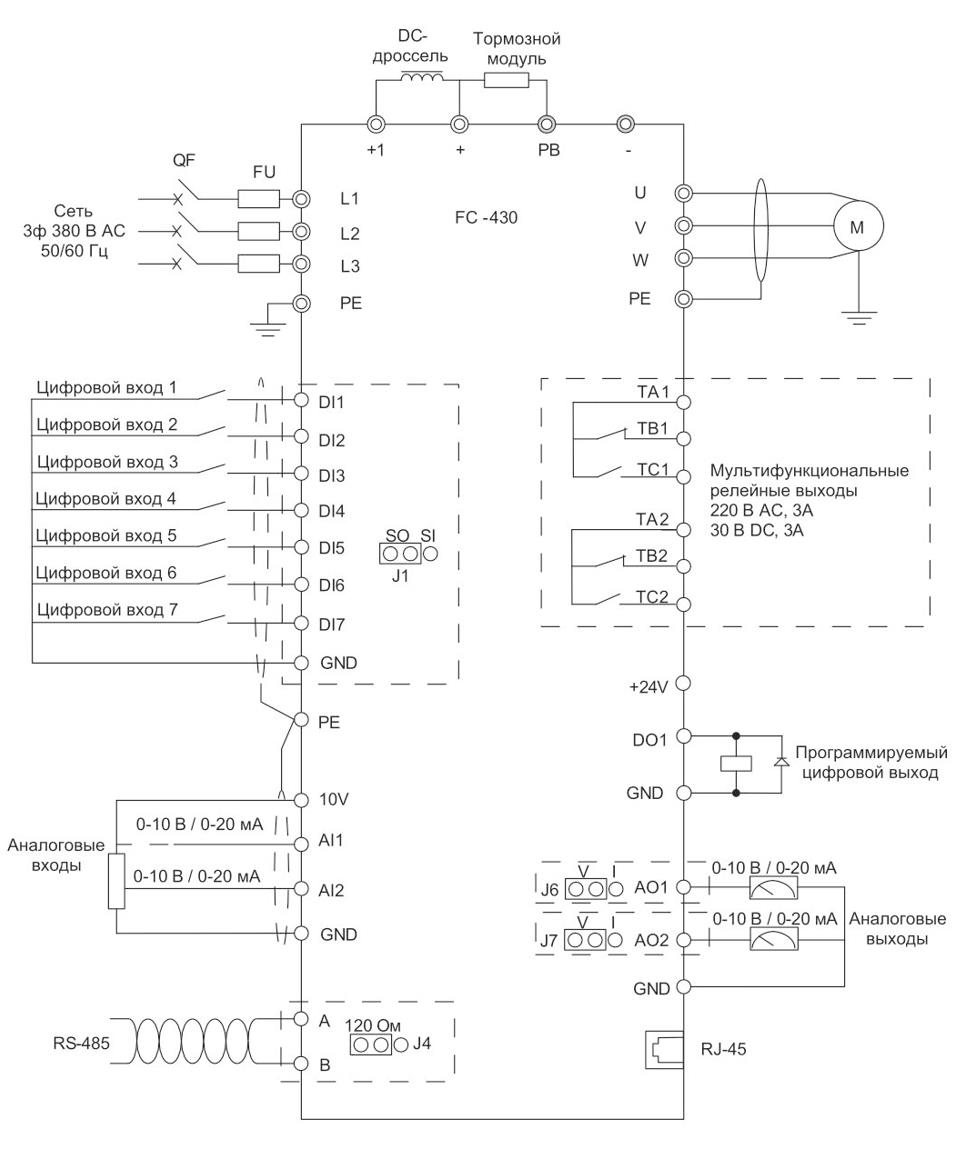

Схема подключения ПЧ
Таблица выбора ПЧ
|
Артикул |
Наименование |
|
FC-430-33-0075GT |
ПЧ FC-430 380В 0,75кВт 2,5А встр. торм. ONI |
|
FC-430-33-015GT |
ПЧ FC-430 380В 1,5кВт 4А встр. торм. ONI |
|
FC-430-33-022GT |
ПЧ FC-430 380В 2,2кВт 5,2А встр. торм. ONI |
|
FC-430-33-040G055PT |
ПЧ FC-430 380В 4-5,5кВт 9-13А встр. торм. ONI |
|
FC-430-33-055G075PT |
ПЧ FC-430 380В 5,5-7,5кВт 13-17А встр. торм. ONI |
|
FC-430-33-075G11PT |
ПЧ FC-430 380В 7,5-11кВт 17-25А встр. торм. ONI |
|
FC-430-33-110G132P |
ПЧ FC-430 380В 110-132кВт 210-250А ONI |
|
FC-430-33-11G015PT |
ПЧ FC-430 380В 11-15кВт 25-32А встр. торм. ONI |
|
FC-430-33-132G160P |
ПЧ FC-430 380В 132-160кВт 250-300А ONI |
|
FC-430-33-15G18PT |
ПЧ FC-430 380В 15-18,5кВт 32-38А встр. торм. ONI |
|
FC-430-33-160G185P |
ПЧ FC-430 380В 160-185кВт 300-340А ONI |
|
FC-430-33-185G200P |
ПЧ FC-430 380В 185-200кВт 340-380А ONI |
|
FC-430-33-18G22PT |
ПЧ FC-430 380В 18,5-22кВт 38-45А встр. торм. ONI |
|
FC-430-33-200G220P |
ПЧ FC-430 380В 200-220кВт 380-415А ONI |
|
FC-430-33-220G250P |
ПЧ FC-430 380В 220-250кВт 415-470А ONI |
|
FC-430-33-22G30PT |
ПЧ FC-430 380В 22-30кВт 45-60А встр. торм. ONI |
|
FC-430-33-250G280P |
ПЧ FC-430 380В 250-280кВт 470-520А ONI |
|
FC-430-33-280G315P |
ПЧ FC-430 380В 280-315кВт 520-600А ONI |
|
FC-430-33-30G37P |
ПЧ FC-430 380В 30-37кВт 60-75А ONI |
|
FC-430-33-315G355P |
ПЧ FC-430 380В 315-355кВт 600-650А ONI |
|
FC-430-33-350G400P |
ПЧ FC-430 380В 355-400кВт 650-720А ONI |
|
FC-430-33-37G45P |
ПЧ FC-430 380В 37-45кВт 75-90А ONI |
|
FC-430-33-400G450P |
ПЧ FC-430 380В 400-450кВт 720-810А ONI |
|
FC-430-33-45G055P |
ПЧ FC-430 380В 45-55кВт 90-110А ONI |
|
FC-430-33-55G075P |
ПЧ FC-430 380В 55-75кВт 110-150А ONI |
|
FC-430-33-75G90P |
ПЧ FC-430 380В 75-90кВт 150-176А ONI |
|
FC-430-33-90G110P |
ПЧ FC-430 380В 90-110кВт 176-210А ONI |
|
EC-FC-430-485PG |
Плата расширения RS-485 изолир. для FC-430 ONI |
|
EC-FC-430-DCP-EXT |
Пульт управления DCP и монтаж. комплект для FC-430 ONI |
|
EC-FC-430-INC |
Плата расширения энкодера инкрементального для FC-430 ONI |
|
EC-FC-430-P |
Пульт управления FC-430 ONI |
|
EC-FC-430-P-EXT |
Пульт управления и монтаж. комплект для FC-430 ONI |
|
EC-FC-430-RESOLVER |
Плата расширения резольвера для FC-430 ONI |
|
EC-FC-430-SM1 |
Плата для работы с синх. двиг 0,37-37кВт для FC-430 ONI |
|
EC-FC-430-SM2 |
Плата для работы с синх. двиг 45-400кВт для FC-430 ONI |
|
EC-FC-430-SWITCH |
Плата переключения FC-430 для пром. частоты ONI |
