SystemePLC SR–линейка интеллектуальных реле для простых задач автоматизации
SystemePLC SR – это свободно программируемые интеллектуальные реле, разработанные для автоматизации простых или повторяющихся задач. Они станут идеальным решением для контроля освещения, систем автоматического ввода резерва, управления насосами или вентиляторами и других приложений, где достаточно базового логического управления

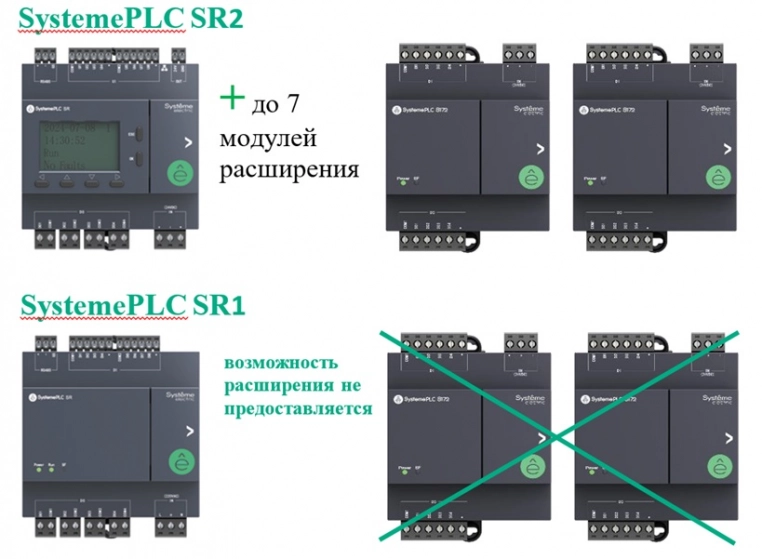

Линейка включает в себя два типа моделей: SystemePLC SR1 и SystemePLC SR2. Первые модели SR1 поставляются без дисплея, а вторые (SR2) оснащены дисплеем 1,8 дюйма. Устройства предлагают различные конфигурации встроенных входов/выходов: 6DI, 4DO(R), 2AI / 8DI, 4DO(R) / 8UI, 4DO(R;T) / 12DI, 8DO(R), 4AI / 16DI, 8DO(R) / 16DI, 12DO(R). Напряжение питания составляет 24 VDC или ~220 VAC
Коммуникационные возможности представлены интерфейсом 1xRS485 с поддержкой Modbus RTU (Master/Slave). Модели SR2 дополнительно имеют интерфейс 1хRJ45 Ethernet с поддержкой Modbus TCP. Также для моделей SR2 предусмотрена возможность расширения системы до 7 модулей ввода/вывода. Все устройства линейки SR предназначены для установки под пластрон глубиной 46 мм и оснащены съемными клеммниками
Для разработки приложений и конфигурирования устройств обеих линеек – SystemePLC SR и SystemePLC S172 разработано бесплатное программное обеспечение SystemePLC Studio. Эта интегрированная среда программирования, в которой можно создавать программы на языке FBD, позже будут доступны языки LD и ST. Среда доступна для скачивания с облачного хранилища. ПО и прошивки устройств обновляются 1 раз в месяц
Кроме того, в составе линейки представлены модули ввода/вывода (смешанные, дискретные, аналоговые) для совместного использования с ПЛК S172 и реле SR2
|
Product № |
Series |
Product line Series |
Systeme Reference |
Base Description EN |
Base Description RU |
|
1 |
SystemePLC SR |
SR1 |
ZR1PB00P7 |
Smart Relay SR1; 220 VAC; no display; no extension modules; 12 IO: 8 DI, 4 DO (Relay, 3 A); 1xRS485, 1xUSB (Type C) |
Интеллектуальное реле SR1; 220 VAC; без дисплея; без возможности расширения; 12 IO: 8 дискретных входов, 4 дискретных выхода (реле, 3 A); 1xRS485, 1xUSB (Type C) |
|
2 |
SystemePLC SR |
SR1 |
ZR1PA00P7 |
Smart Relay SR1; 220 VAC; no display; no extension modules; 24 IO: 16 DI, 8 DO (Relay, 3 A); 1xRS485, 1xUSB (Type C) |
Интеллектуальное реле SR1; 220 VAC; без дисплея; без возможности расширения; 24 IO: 16 дискретных входов, 8 дискретных выходов (реле, 3 A); 1xRS485, 1xUSB (Type C) |
|
3 |
SystemePLC SR |
SR1 |
ZR1PB00BD |
Smart Relay SR1; 24 VDC; no display; no extension modules; 12 IO: 8 DI, 4 DO (Relay, 3 A); 1xRS485, 1xUSB (Type C) |
Интеллектуальное реле SR1; 24 VDC; без дисплея; без возможности расширения; 12 IO: 8 дискретных входов, 4 дискретных выходов (реле, 3 A); 1xRS485, 1xUSB (Type C) |
|
4 |
SystemePLC SR |
SR1 |
ZR1PP00BD2A |
Smart Relay SR1; 24 VDC; no display; no extension modules; 12 IO: 6 DI, 4 DO (Relay, 3 A), 2 AI (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA); 1xRS485, 1xUSB (Type C) |
Интеллектуальное реле SR1; 24 VDC; без дисплея; без возможности расширения; 12 IO: 6 дискретных входов, 4 дискретных выходов (реле, 3 A); 2 аналоговых входа (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA); 1xRS485, 1xUSB (Type C) |
|
5 |
SystemePLC SR |
SR1 |
ZR1PA00BD |
Smart Relay SR1; 24 VDC; no display; no extension modules; 24 IO: 16 DI, 8 DO (Relay, 3 A); 1xRS485, 1xUSB (Type C) |
Интеллектуальное реле SR1; 24 VDC; без дисплея; без возможности расширения; 24 IO: 16 дискретных входов, 8 дискретных выходов (реле, 3 A); 1xRS485, 1xUSB (Type C) |
|
6 |
SystemePLC SR |
SR1 |
ZR1PP00BD4A |
Smart Relay SR1; 24 VDC; no display; no extension modules; 24 IO: 12 DI, 8 DO (Relay, 3 A), 4 AI (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA); 1xRS485, 1xUSB (Type C) |
Интеллектуальное реле SR1; 24 VDC; без дисплея; без возможности расширения; 24 IO: 12 дискретных входов, 8 дискретных выходов (реле, 3 A); 4 аналоговых входа (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA); 1xRS485, 1xUSB (Type C) |
|
7 |
SystemePLC SR |
SR2 |
ZR2PB11P7 |
Smart Relay SR2; 220 VAC; display; up to 7 extension modules; 12 IO: 8 DI, 4 DO (Relay, 3 A); 1xRS485, 1xRJ45, 1xUSB (Type C) |
Интеллектуальное реле SR2; 220 VAC; дисплей; до 7 модулей расширения; 12 IO: 8 дискретных входов, 4 дискретных выходов (реле, 3 A); 1xRS485, 1xRJ45, 1xUSB (Type C) |
|
8 |
SystemePLC SR |
SR2 |
ZR2PP11P7 |
Smart Relay SR2; 220 VAC; display; up to 7 extension modules; 28 IO: 16 DI, 12 DO (Relay, 3 A); 1xRS485, 1xRJ45, 1xUSB (Type C) |
Интеллектуальное реле SR2; 220 VAC; дисплей; до 7 модулей расширения; 28 IO: 16 дискретных входов, 12 дискретных выходов (реле, 3 A); 1xRS485, 1xRJ45, 1xUSB (Type C) |
|
9 |
SystemePLC SR |
SR2 |
ZR2PA11BD |
Smart Relay SR2; 24 VDC; display; up to 7 extension modules; 12 IO: 8 UI (DI or AI), 4 DO (2 Relay, 3 A and 2 Trans); 1xRS485, 1xRJ45, 1xUSB (Type C) |
Интеллектуальное реле SR2; 24 VDC; дисплей; до 7 модулей расширения; 12 IO: 8 универсальных входов (аналоговых или дискретных), 4 дискретных выхода (2 реле, 3 A и 2 транзисторных); 1xRS485, 1xRJ45, 1xUSB (Type C) |
|
10 |
SystemePLC SR |
SR2 |
ZR2PP11BD2A |
Smart Relay SR2; 24 VDC; display; up to 7 extension modules; 12 IO: 6 DI, 4 DO (Relay, 3 A), 2 AI (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA); 1xRS485, 1xRJ45, 1xUSB (Type C) |
Интеллектуальное реле SR2; 24 VDC; дисплей; до 7 модулей расширения; 12 IO: 6 дискретных входов, 4 дискретных выходов (реле, 3 A); 2 аналоговых входа (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA); 1xRS485, 1xRJ45, 1xUSB (Type C) |
|
11 |
SystemePLC SR |
SR2 |
ZR2PP11BD |
Smart Relay SR2; 24 VDC; display; up to 7 extension modules; 28 IO: 16 DI, 12 DO (Relay, 3 A); 1xRS485, 1xRJ45, 1xUSB (Type C) |
Интеллектуальное реле SR2; 24 VDC; дисплей; до 7 модулей расширения; 28 IO: 16 дискретных входов, 12 дискретных выходов (реле, 3 A); 1xRS485, 1xRJ45, 1xUSB (Type C) |
|
12 |
SystemePLC S172 |
S172 IO |
SM172EMIO2800 |
Mixed IO module; 24 VDC; 28 IO; 8 DI, 8 DO (Relay, 3 A), 8 AI (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA), 4 AO (0-10 V, 4-20 mA) |
Смешанный модуль ввода/вывода; 24 VDC; 28 IO: 8 дискретных входов, 8 дискретных выходов (реле, 3 A), 8 аналоговых входов (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA), 4 аналоговых выхода (0-10 V, 4-20 mA) |
|
13 |
SystemePLC S172 |
S172 IO |
SM172EMIO1000 |
Mixed IO module; 24 VDC; 10 IO; 4 DI, 2 DO (Relay, 3 A), 2 AI (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA), 2 AO (0-10 V, 4-20 mA) |
Смешанный модуль ввода/вывода; 24 VDC; 10 IO: 4 дискретных входа, 2 дискретных выхода (реле, 3 A), 2 аналоговых входа (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA), 2 аналоговых выхода (0-10 V, 4-20 mA) |
|
14 |
SystemePLC S172 |
S172 IO |
SM172EDM2800 |
Digital IO module; 24 VDC; 28 IO: 16 DI, 12 DO (Relay, 3 A) |
Дискретный модуль ввода/вывода; 24 VDC; 28 IO: 16 дискретных входов, 12 дискретных выходов (реле, 3 A) |
|
15 |
SystemePLC S172 |
S172 IO |
SM172EDM1600 |
Digital IO module; 24 VDC; 16 IO: 8 DI, 8 DO (Relay, 3 A) |
Дискретный модуль ввода/вывода; 24 VDC; 16 IO: 8 дискретных входов, 8 дискретных выходов (реле, 3 A) |
|
16 |
SystemePLC S172 |
S172 IO |
SM172EDM0800 |
Digital IO module; 24 VDC; 8 IO: 4 DI, 4 DO (Relay, 3 A) |
Дискретный модуль ввода/вывода; 24 VDC; 8 IO: 4 дискретных входа, 4 дискртеных выхода (реле, 3 A) |
|
17 |
SystemePLC S172 |
S172 IO |
SM172EDM0810 |
Digital IO module; 24 VDC; 8 IO: 4 DI , 4 DO (Transistor) |
Дискретный модуль ввода/вывода; 24 VDC; 8 IO: 4 дискретных входа, 4 дискртеных выхода (транзистор) |
|
18 |
SystemePLC S172 |
S172 IO |
SM172EDM0800P7 |
Digital IO module; 220 VAC; 8 IO: 4 DI, 4 DO (Relay, 3 A) |
Дискретный модуль ввода/вывода; 220 VAC; 8 IO: 4 дискретных входа, 4 дискртеных выхода (реле, 3 A) |
|
19 |
SystemePLC S172 |
S172 IO |
SM172EAM0800 |
Analog IO module; 24 VDC; 8 IO: 4 AI (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA), 4 AO (0-10 V, 4-20 mA) |
Аналоговый модуль ввода/вывода; 24 VDC; 8 IO: 4 аналоговых входа (NTC10K, PT1000, PT100, 0-10 V, 4-20 mA), 4 аналоговых выхода (0-10 V, 4-20 mA) |
|
20 |
SystemePLC S172 |
S172 Acessories |
SM172C1000 |
Extension cable for IO modules (length 1000 mm) |
Кабель расширения для модулей ввода/вывода, 1000 мм |
