PLC SystemeHD. Программируемые модульные BACnet-контроллеры автоматизации зданий

Свободно программируемые модульные контроллеры для автоматизации инженерных систем зданий

Преимущества

• Работа по BACnet — самому современному протоколу для систем зданий, с поддержкой COV и BBMD, для новых и существующих систем
• Универсальные входы UI, индивидуально конфигурируемые как дискретные, температурные или аналоговые на ток/напряжение
• Гибкая архитектура системы– выбор структуры звезда или шлейф для контроллеров, локальная или удаленная установка для модулей расширения
• Масштабирование в широких пределахблагодаря поддержке COV и BBMD
• Подключение интеллектуальных датчиков, комнатных термостатов, преобразователей частоты по RS-485 с Modbus RTU
• Среда разработки SystemeHD Worksне требует лицензирования и не имеет ограничения по сроку использования

Серия включает свободно программируемые контроллеры и модули расширения, на которых имеются дискретные входы, универсальные входы (DI, NTC, PT1000, 0-10 В или 4-20 мА), дискретные выходы, аналоговые выходы 0-10 В или 4-20 мА.

Контроллеры подключаются к системе диспетчеризации по протоколу BACnet/IP, с передачей по изменениям COV (Change of Value). Используя функцию BBMD (BACnet/IP Broadcast Management Device), контроллеры могут работать в системе с подсетями. Локальное управление одним или несколькими контроллерами реализуется на панели ЧМИ по протоколу Modbus.

Модули расширения работают по протоколу BACnet MS/TP на шине RS-485 и поэтому могут быть установлены как рядом с контроллером, так и на значительном удалении.

Программирование контроллеров выполняется в среде разработки SystemeHD Works в функциональных блоках FBD или скриптах LUA Script, с возможностью отладки и симуляции.

Контроллеры выполняют также мониторинг и управление интеллектуальными периферийными устройствами по Modbus RTU.

Применение

• Контроллеры SystemeHD применяются в системах автоматизации ОВКВ зданий для задач:
• Поддержание заданной температуры воздуха в помещениях
• Автоматизация приточно-вытяжных вентиляционных установок, обеспечение требуемых параметров воздуха
• Автоматизация тепловых пунктов, отопления и ГВС, обеспечение требуемой температуры и давления воды

Архитектура системы автоматизации здания

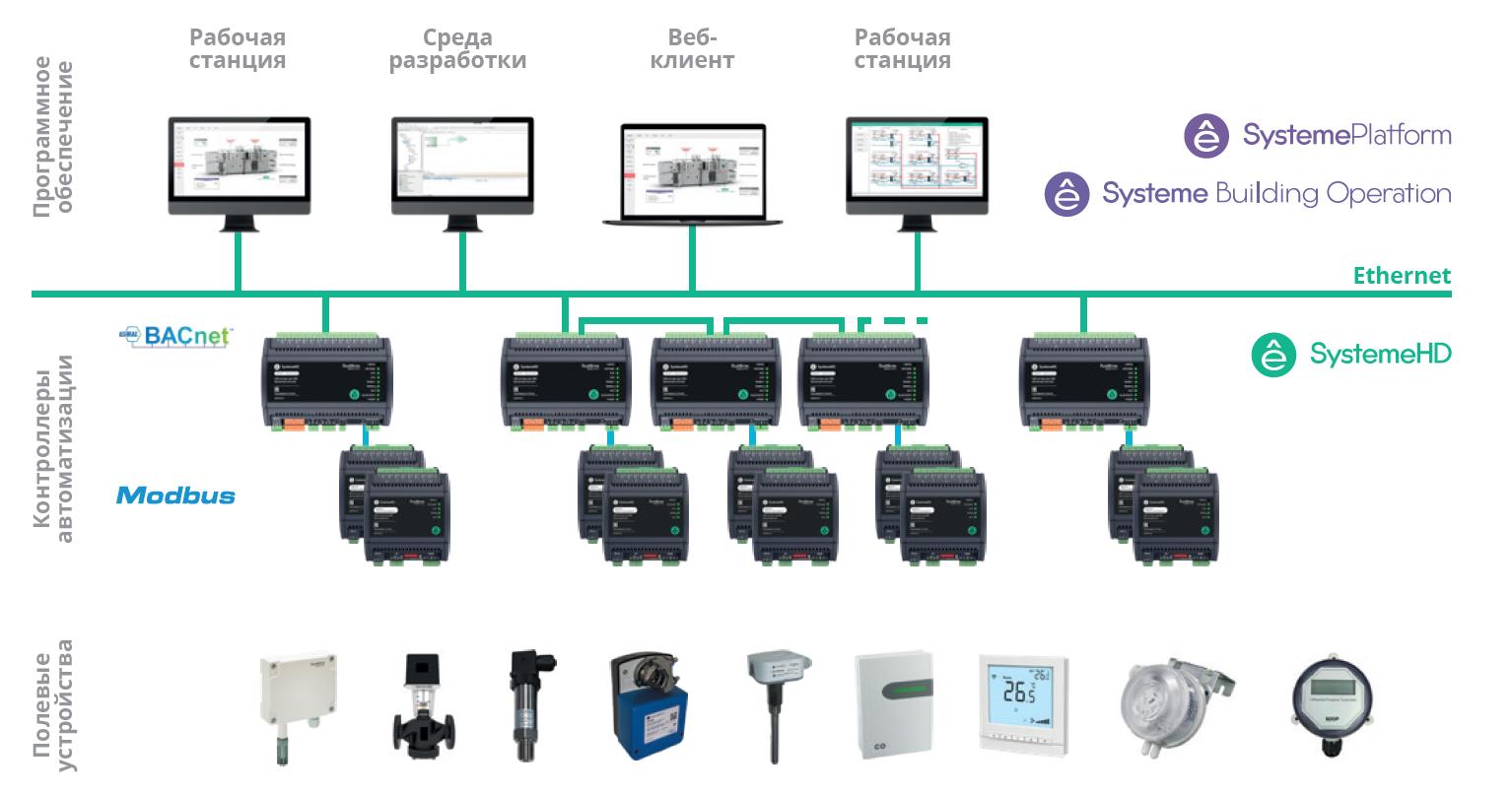

Решение по автоматизации инженерных систем здания включает в себя кроссплатформенное масштабируемое программное обеспечение диспетчеризации SystemePlatforn, программируемые модульные BACnet-контроллеры SystemeHD и полевые устройства: датчики, клапаны, приводы, комнатные термостаты

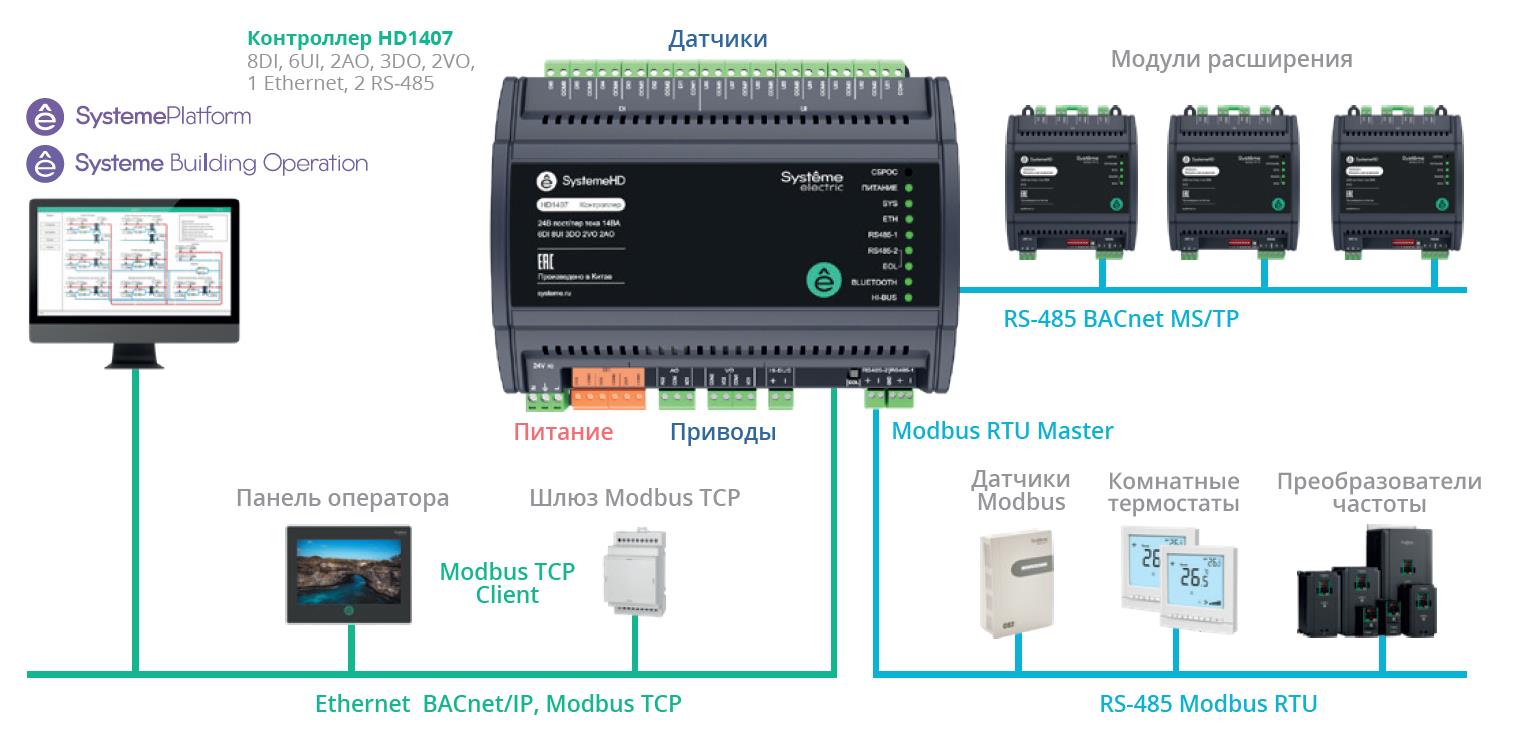

Архитектура подключений контроллера SystemeHD

Контроллеры SystemeHD имеют широкие возможности подключения: встроенные аналоговые и дискретные входы и выходы для датчиков и исполнительных устройств могут быть дополнены с помощью модулей расширения

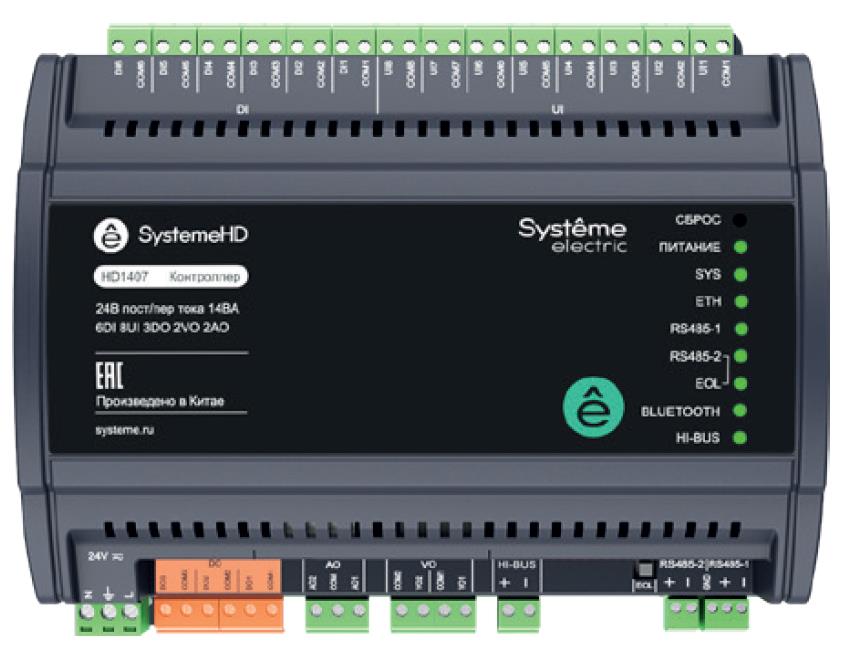

Контроллеры SystemeHD

Модули расширения SystemeHD

Модули расширения подключаются к контроллеру по шине RS-485, протоколу BACnet MS/TP или Modbus RTU и могут быть установлены в тот же шкаф автоматизации или удаленно
