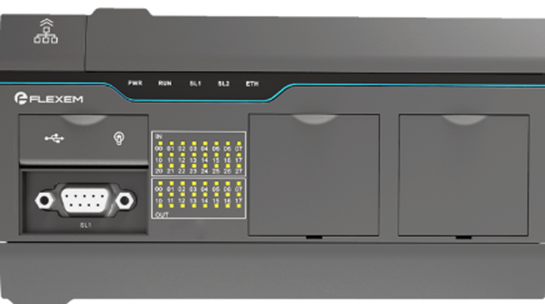

ПЛК Flexem предназначены для малой и средней автоматизации, имеющие отличное соотношение Цена / Качество

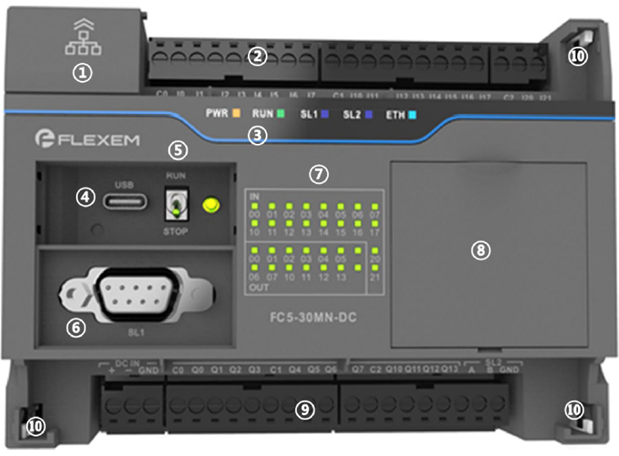

1 – Ethernet Port. Коммуникационный порт RJ45 Ethernet
2 – Съемный клеммник. Входные Дискретные Сигналы
3 – Статусные диодные индикаторы: PWR, RUN, TXD, ERR, ETH
4 – Коннектор Type-C, для загрузки пользовательских программ
5 – Переключатель RUN/STOP
6 – Последовательный коммуникационный Порт 1 DB 9 (RS485 Modbus RTU)
7 – Светодиодные индикаторы Входов / Выходов процессорного модуля
8 – Слот для дополнительно встраемого модуля/карты расширения Входов / Выходов
9 – Съемный клеммник. Питание PLC, выходные дискретные сигналы, последовательный коммуникационный Порт 2 (RS485 Modbus RTU)
10 – Защелки для монтажа дополнительных модулей расширения

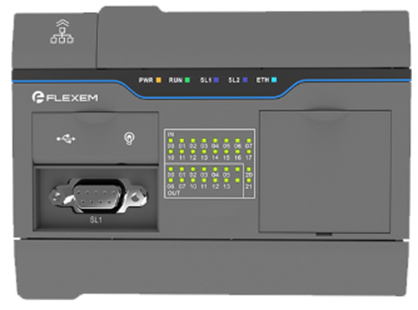

Базовые Процессорные Модули ПЛК
 |
FC5-20MR-DC ПЛК ЦПУ Cortex-M7, 12DI, 8DO реле, 1xEthernet, 2xRS485, питание =24В FC5-20MR-AC ПЛК ЦПУ Cortex-M7, 12DI, 8DO реле, 1xEthernet, 2xRS485, питание 1~220В FC5-20MP-DC ПЛК ЦПУ Cortex-M7, 12DI, 8DO PNP транз, 1xEthernet, 2xRS485, питание =24В |
|
FC5-30MR-DC ПЛК ЦПУ Cortex-M7, 18DI, 12DO реле, 1xEthernet, 2xRS485, питание =24В FC5-30MR-AC ПЛК ЦПУ Cortex-M7, 18DI, 12DO реле, 1xEthernet, 2xRS485, питание 1~220В FC5-30MP-DC ПЛК ЦПУ Cortex-M7, 18DI, 12DO PNP транз, 1xEthernet, 2xRS485, питание =24В |
 |
FC5-40MR-DC ПЛК ЦПУ Cortex-M7, 24DI, 16DO реле, 1xEthernet, 2xRS485, питание =24В FC5-40MR-AC ПЛК ЦПУ Cortex-M7, 24DI, 16DO реле, 1xEthernet, 2xRS485, питание 1~220В FC5-40MP-DC ПЛК ЦПУ Cortex-M7, 24DI, 16DO PNP транз, 1xEthernet, 2xRS485, питание =24В |

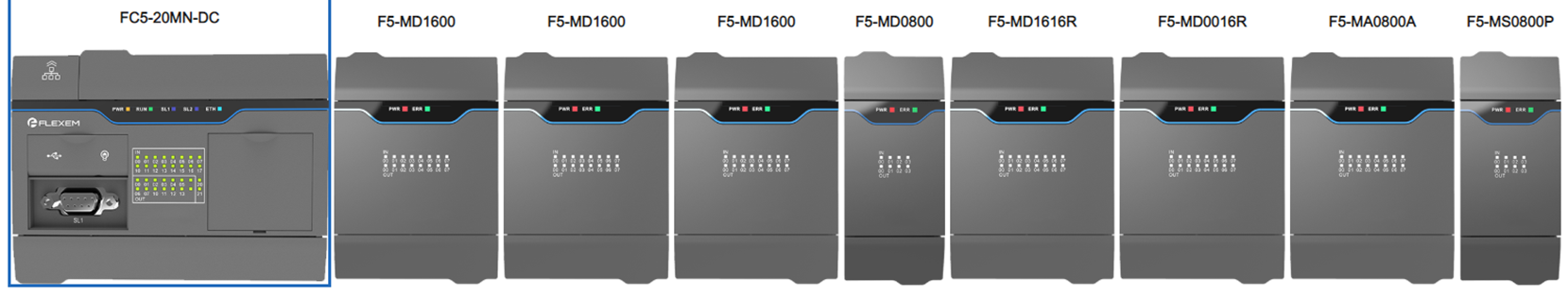

Модули расширения Входов / Выходов ПЛК
Суммарный ток, потребляемый всеми модулями, не должен превышать 75% от тока, обеспечиваемого ЦП, во избежание нестабильной работы
|
№ |
Артикул |
Описание |
|
1. |
F5-MD0800 |
Модуль 8DI |
|
2. |
F5-MD1600 |
Модуль 16DI |
|
3. |
F5-MD0008P |
Модуль 8DO PNP транз |
|
4. |
F5-MD0008R |
Модуль 8DO реле |
|
5. |
F5-MD0016P |
Модуль 16DO PNP транз |
|
6. |
F5-MD0016R |
Модуль 16DO реле |
|
7. |
F5-MD0404P |
Модуль 4DI, 4DO PNP транз |
|
8. |
F5-MD0404R |
Модуль 4DI, 4DO реле |
|
9. |
F5-MD0808P |
Модуль 8DI, 8DO PNP транз |
|
10. |
F5-MD0808R |
Модуль 8DI, 8DO реле |
|
11. |
F5-MA0400A |
Модуль 4AI, 16 бит(-10(0)…+10В / 0(4)…20 мА), время опроса: 4мс + вр.цикла ПЛК |
|
12. |
F5-MA0800A |
Модуль 8AI, 16 бит(-10(0)…+10В / 0(4)…20 мА), время опроса: 4мс + вр.цикла ПЛК |
|
13. |
F5-MA0004A |
Модуль 4AO, 16 бит(-10(0)…+10В / 0(4)…20 мА), время опроса: 4мс + вр.цикла ПЛК |
|
14. |
F5-MS0400P |
Модуль 4RTD, 16 бит(PT100, PT1000, cu50, cu100), 100мс на 1канал |
|
15. |
F5-MS0800P |
Модуль 8RTD, 16 бит(PT100, PT1000, cu50, cu100), 100мс на 1канал |
|
16. |
F5-BA0200B |
Карта 2AI, 12-бит(-10(0)…+10В / 0(4)…20 мА) |
|
17. |
F5-BA0002B |
Карта 2AO, 12-бит(-10(0)…+10В / 0(4)…20 мА) |
|
18. |
F5-BA0101B |
Карта 1AI/1AO, 12-бит(-10(0)…+10В / 0(4)…20 мА) |

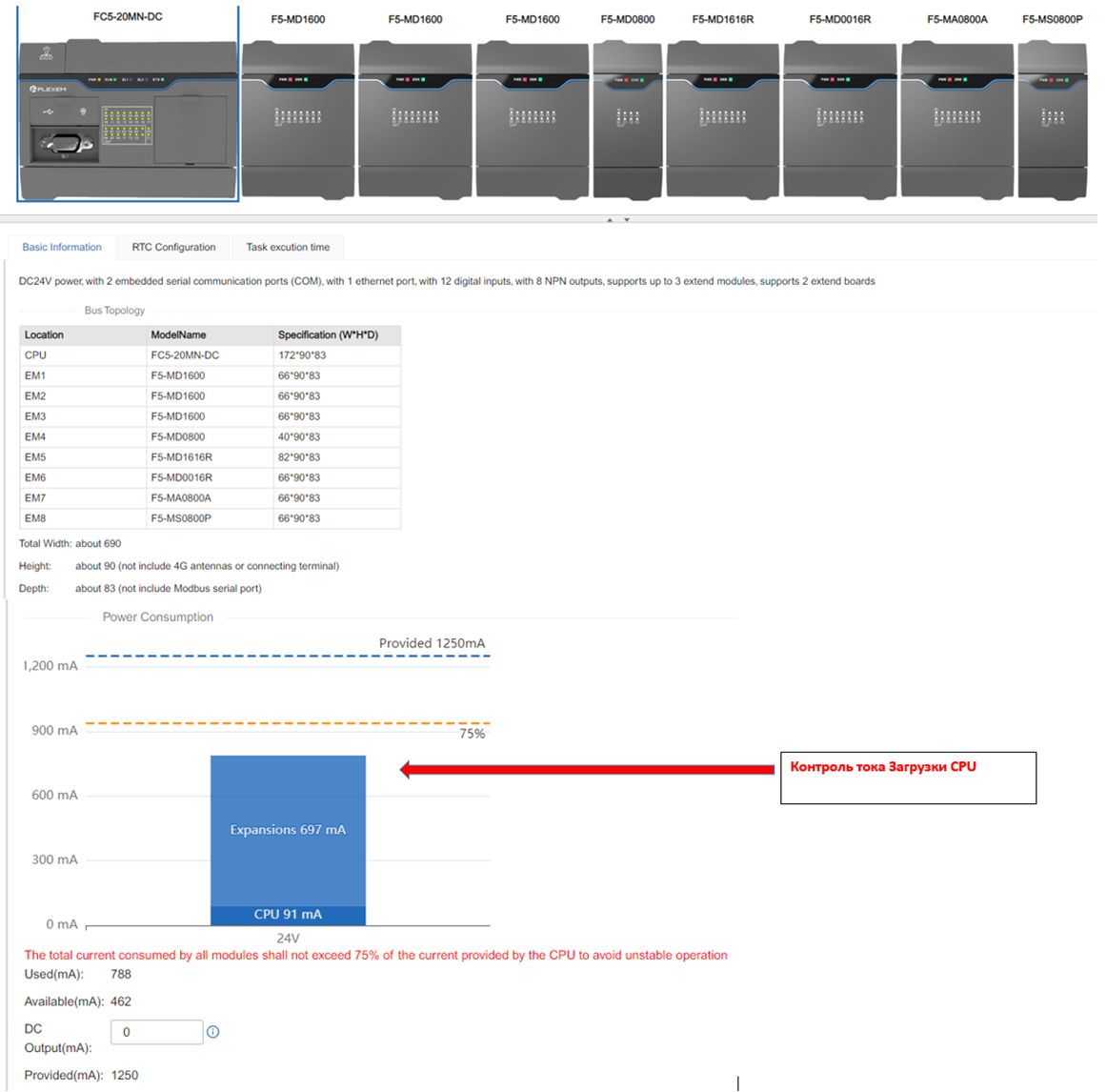

Контроль Суммарного тока, потребляемого всеми модулями (75% от тока, обеспечиваемого ЦП) осуществляется автоматически из Программного Обеспечения среды разработки FStudio-Unified
